風電拉擠板系列
輕量化、大型化、低成本解決方案
更大功率 更長長度 更輕重量 更低成本
碳?；旌侠瓟D板
產品介紹
碳玻混拉擠板是利用碳纖維的高模量和玻纖的低成本尋求一種拉伸模量和疲勞性能介于兩種材料之間的高性價比新型復合材料?？稍O計碳纖維和玻纖的不同比例來調整，滿足不同葉型設計的需求。
產品模量可以達到 100GPa 以上，主要應用于 90-100 米長度葉片的需要。

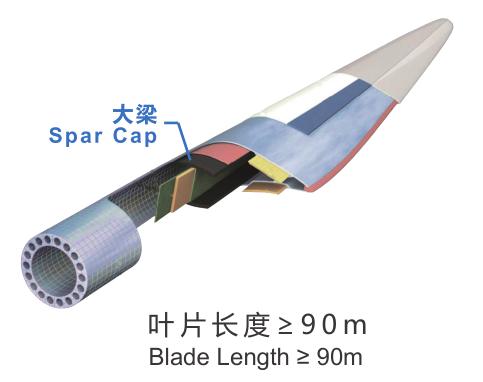

適用范圍
主要特點
輕質
疲勞性能好
耐水
耐化學腐蝕
高強高模
具有可設計性
技術參數
| 物性指標 | 典型數值 |
| 玻纖體積含量% | 40-43 |
| 碳纖維體積含量% | 29-32 |
| 密度 (G/CM3) | 1.9-2.1 |
| 產品寬度 (MM) | 50-200 |
| 產品厚度 (MM) | 2-8 |
| 物性指標 | 測試指標 | 測試標準 |
| 0°拉伸強度 (MPa) Char | ≥1400 | IOS 527-5/A |
| 0°拉伸模量 (GPa) Avg | ≥100 | IOS 527-5/A |
| 90°拉伸強度 (MPa) Avg | ≥45 | IOS 527-5/B |
| 90°拉伸模量 (GPa) Avg | ≥13.5 | IOS 527-5/B |
| 0°壓縮強度 (MPa) Char | ≥1000 | IOS 14126 |
| 0°壓縮模量 (GPa) Avg | ≥96 | IOS 14126 |
| 彎曲強度 (MPa) Avg | ≥1200 | IOS 14125 |
| 彎曲模量 (GPa) Avg | ≥63 | IOS 14125 |
| 層間剪切強度 (MPa) Avg | ≥65 | IOS 14130 |
| TG (℃) AVG | ≥100 | IOS 11357-2 |
| 疲勞M值 R=0.1 | ≥13 | IOS 13003 |
注∶典型數值受測試手法影響。
相關網站+
官方微信公眾號Copyright ? 2025 zhenshi co., ltd
